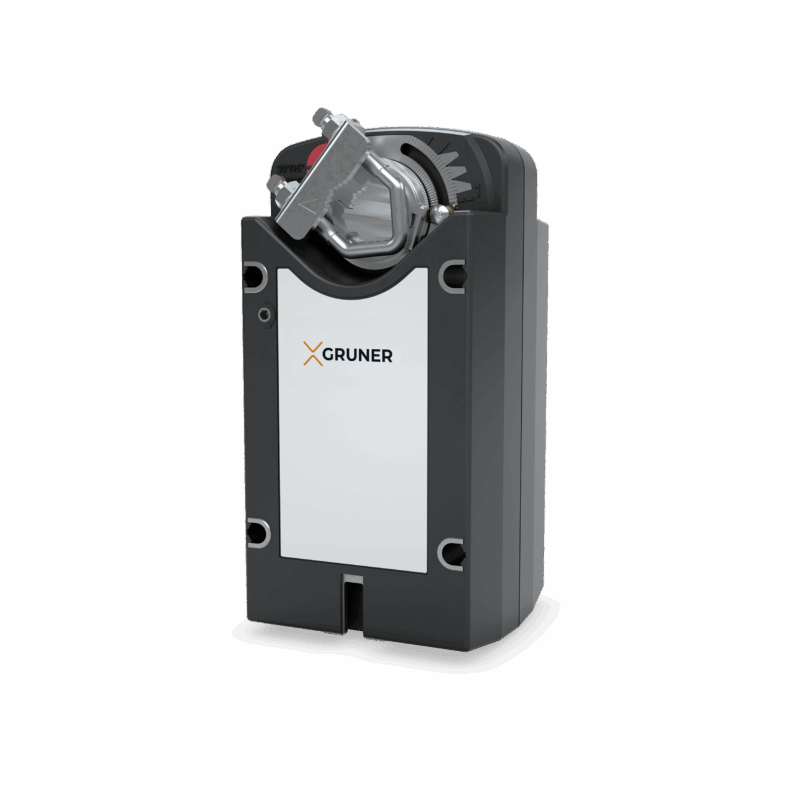

341-024D-03
Drehantrieb mit Federrückzug
24 VAC/DC, 2/3 Punkt
Drehmoment 3 Nm
Laufzeit Motor 40 s/90°/ Feder 20 s/90°
Anschluss mit 1m Kabel
Rückführsignal: –
Wellenmitnahme: O 8-16 mm, Vierkant 8-12 mm
Montage mit Befestigungsleiste + Schrauben

Artikelnummer: 10152 Kategorie:

Datenblatt: 10152

341-024D-03
Drehantrieb mit Federrückzug
24 VAC/DC, 2/3 Punkt
Drehmoment 3 Nm
Laufzeit Motor 40 s/90°/ Feder 20 s/90°
Anschluss mit 1m Kabel
Rückführsignal: –
Wellenmitnahme: O 8-16 mm, Vierkant 8-12 mm
Montage mit Befestigungsleiste + Schrauben

Gewicht 1 kg
Spannungsversorgung

24V AC/DC

Drehmoment

3 Nm

Ansteuerung

2/3 Punkt

Laufzeit Motor

40s/90°

Laufzeit Feder

20s/ 90°

Positions-Schaltkontakt

ohne Schalter

Rückmeldung

ohne Rückmeldung

für Klappengröße

6m², ca. 0

Schutzart

IP54

Drehrichtung

durch Montage wählbar

manuelle Bedienung

Druckknopf

Wellenmitnahme

◯ 8…16 mm | ☐ 8…12 mm

elektrischer Anschluß

1m Kabel
