Drehantrieb ohne Federrückzug
24 VAC/DC, stetig (0)2…10 V
Drehmoment 15 Nm
Laufzeit 3 s/90°
Anschluss mit 1m Kabel
Rückführsignal: (0)2…10 V
Wellenmitnahme: O 8-20 mm, Vierkant 8-15 mm
Montage mit Befestigungsleiste + Schrauben
Beschreibung

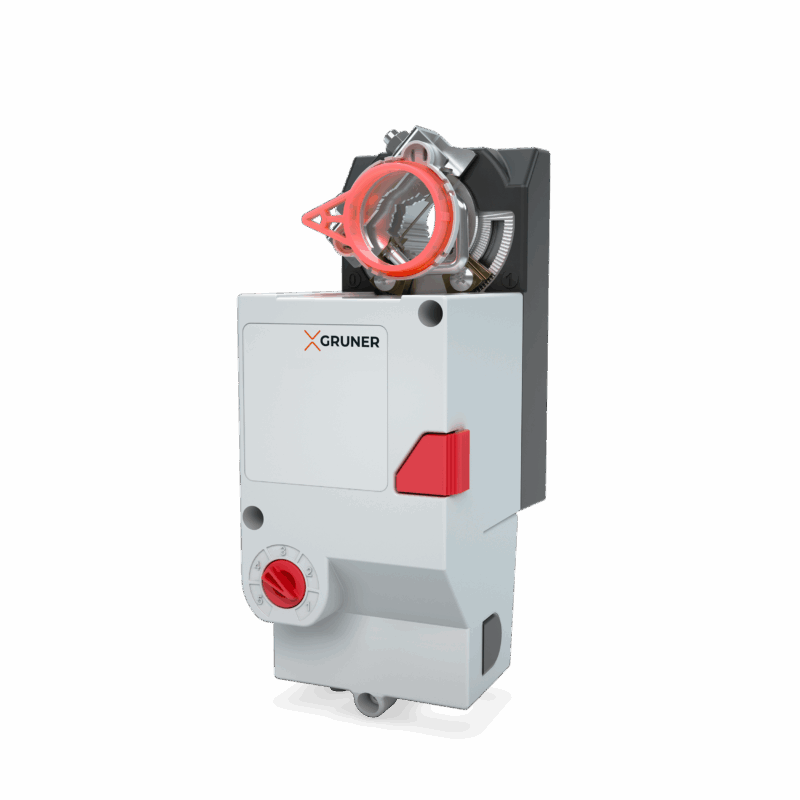

328CS-024-15B
Drehantrieb ohne Federrückzug
24 VAC/DC, stetig (0)2…10 V
Drehmoment 15 Nm
Laufzeit 3 s/90°
Anschluss mit 1m Kabel
Rückführsignal: (0)2…10 V
Wellenmitnahme: O 8-20 mm, Vierkant 8-15 mm
Montage mit Befestigungsleiste + Schrauben
Zusätzliche Informationen
| Spannungsversorgung | 24V AC/DC |
|---|---|
| Drehmoment | 15 Nm |
| Ansteuerung | (0)2…10 V |
| Laufzeit motor | 3s/90° |
| Laufzeit feder | ohne Federrückzug |
| Positions schaltkontakt | ohne Schalter |
| Rueckmeldung | (0)2…10 V |
| Fuer klappengroesse | ca. 3m² |
| Schutzart | IP54 |
| Drehrichtung | durch Schalter wählbar |
| manuelle Bedienung | Druckknopf |
| Wellenmitnahme | ? 8…15 mm, ? 8…20 mm |
| Elektrischer anschluss | 1m Kabel |
